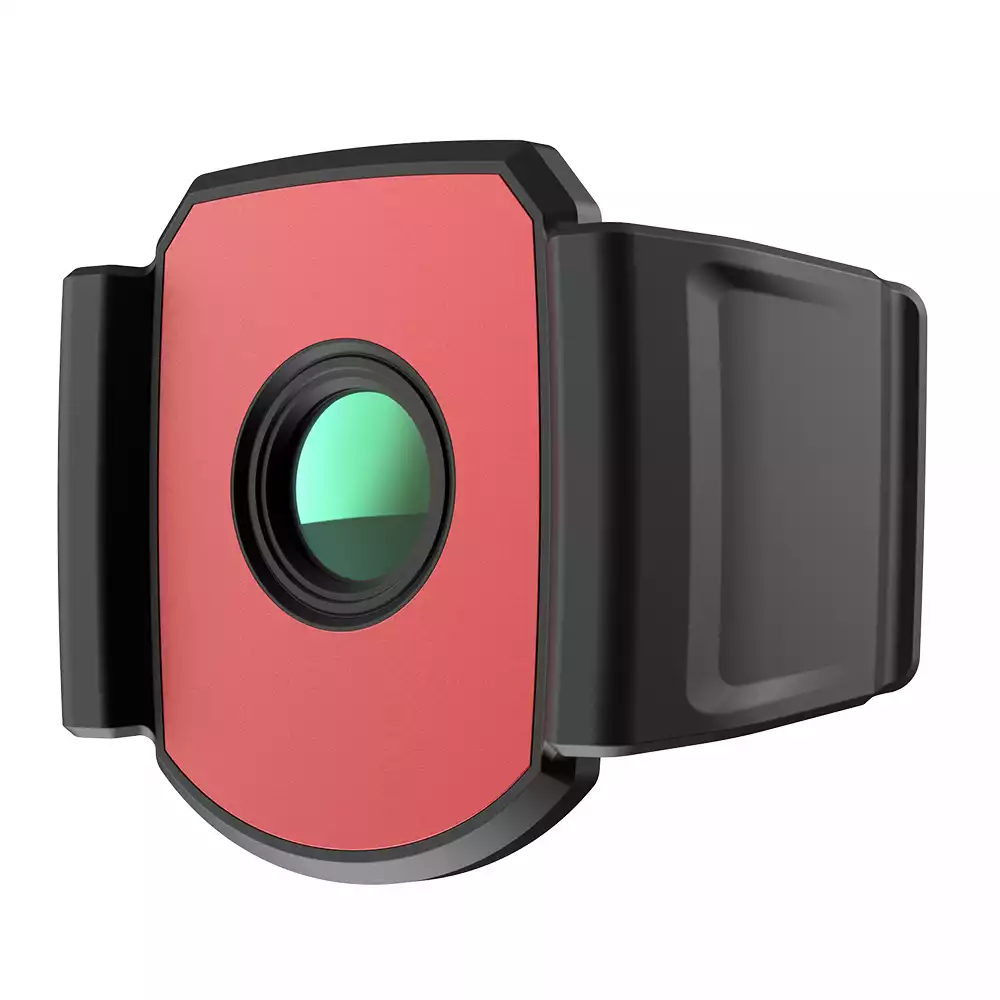

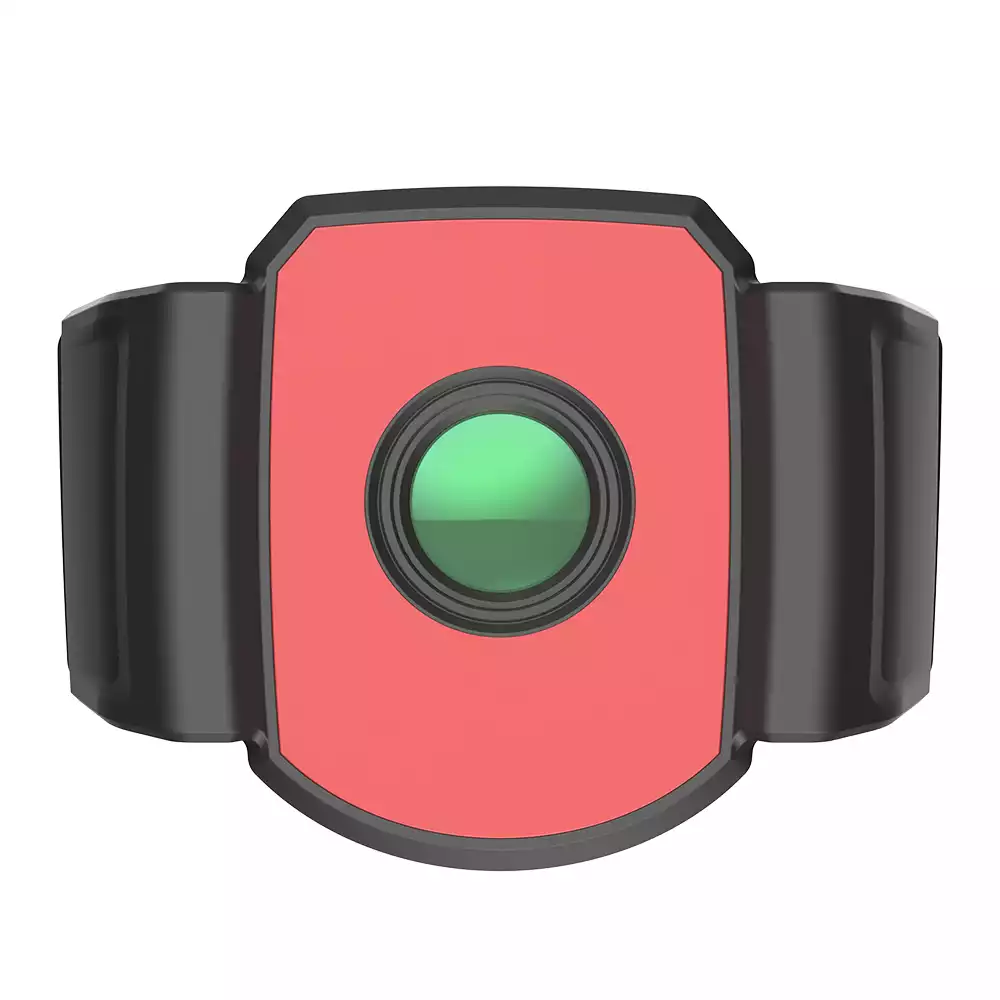

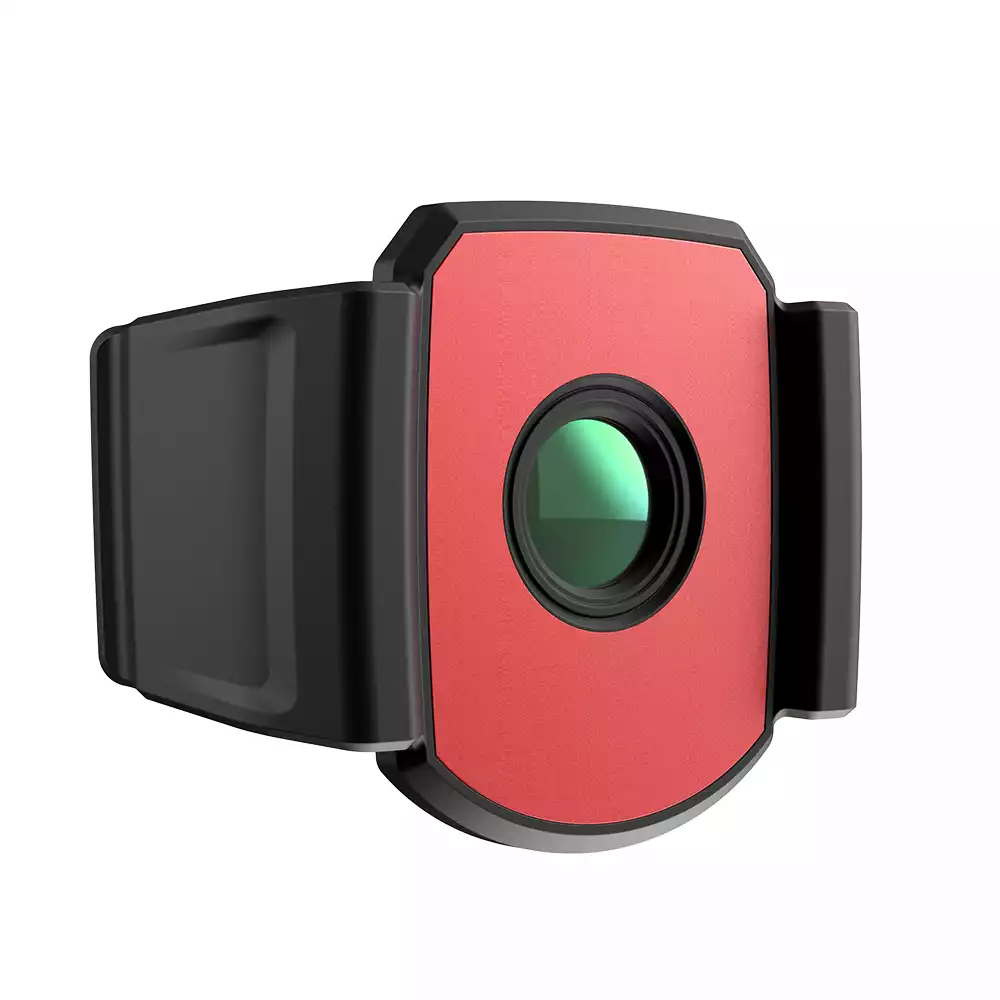

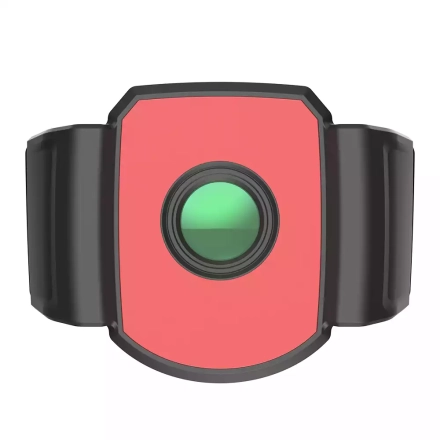

Hikmicro HM-B201-MACRO – это компактный тепловизионный модуль с макрообъективом, предназначенный для детального обследования мелких объектов и сложных электронных компонентов. Он обеспечивает высокое разрешение и точное отображение температурных различий, что делает его незаменимым инструментом для диагностики в электронике, лабораторных исследованиях и промышленном контроле качества.
Благодаря удобному подключению и простоте использования, HM-B201-MACRO легко интегрируется с совместимыми устройствами Hikmicro. Надежная конструкция и высокое качество изображения позволяют получать точные результаты даже в условиях ограниченного пространства, обеспечивая профессиональный уровень анализа тепловых аномалий.
Работа с мелкими объектами
- Минимальная дистанция фокусировки: 30 мм ± 1 мм
- Минимальный размер объекта для изображения: 100 мкм × 100 мкм
- Минимальный размер для точного измерения: 500 мкм × 500 мкм
Применение
- Контроль печатных плат (PCB)
- Диагностика и ремонт электроники
- Испытания электронных компонентов
- R&D и тестирование прототипов
Основные характеристики
- Совместимость: тепловизоры серии B (B10, B20, B1L, B2L и др.)
- Увеличение: 0.12× (макро) для мелких объектов
- Фокусное расстояние: 4.6 мм, поле зрения 36° × 28°
- IFOV: 2.55 mrad — высокая детализация
Температурные параметры и точность
- Диапазон измерения: −20 °C… +150 °C
- Точность: ±3 °C или ±3% (0…150 °C)
- Рабочая температура окружающей среды: −20 °C… +50 °C
Общие параметры
- Вес: 14 г
- Размеры: 51.4 × 65 × 25 мм
- Монтаж: простая установка без повторной калибровки
