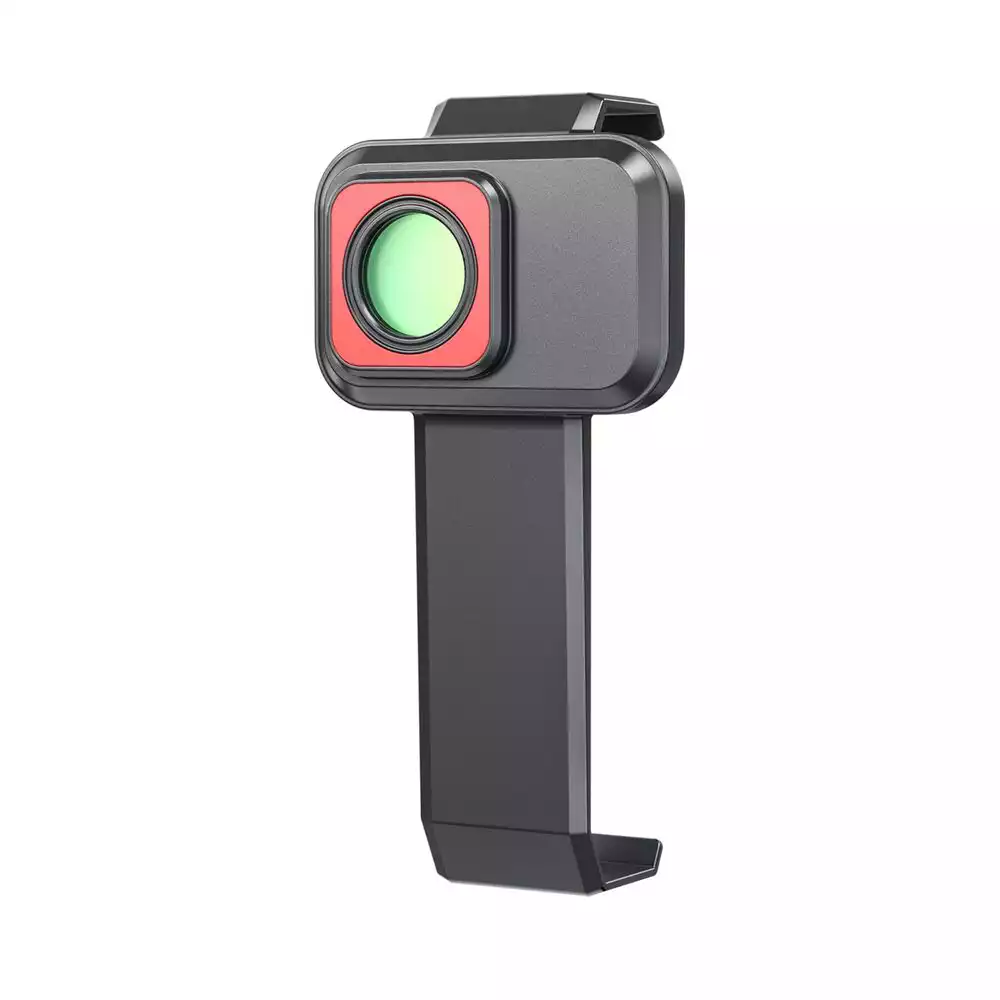

Hikmicro HM-P201-MACRO — это макрообъектив, специально разработанный для термографических камер серии Pocket. Он позволяет получать четкие и детализированные термальные изображения мелких объектов и элементов с минимального расстояния, что идеально подходит для диагностики электроники, печатных плат и других высокоточных компонентов.

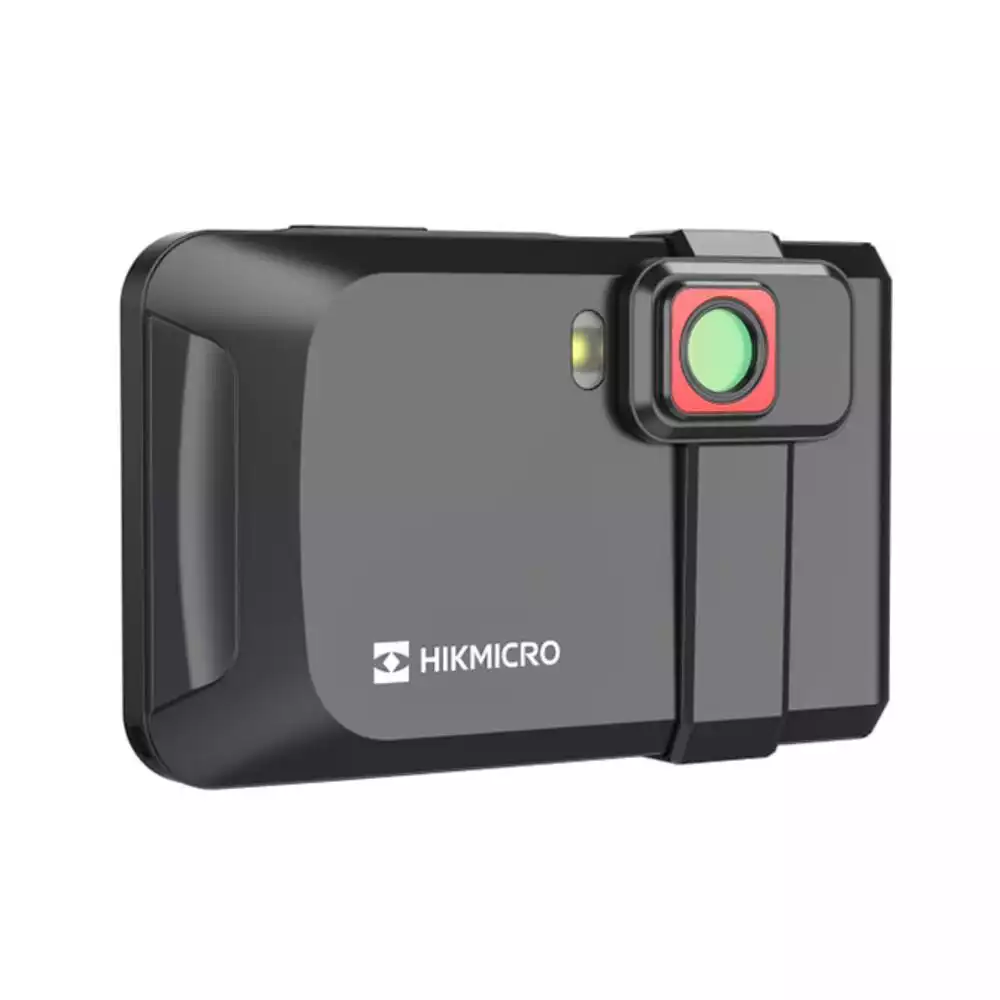

Благодаря компактному и легкому дизайну объектив легко устанавливается и снимается, расширяя возможности стандартной камеры. Он повышает точность измерений и детализацию, обеспечивая более качественный анализ тепловых аномалий в сложных и труднодоступных зонах.
Основные возможности
Макрообъектив HM‑P201‑MACRO позволяет визуализировать объекты размером от 100 µm × 100 µm и измерять температуру на участках размером не менее 500 µm × 500 µm. Он обеспечивает высокую детализацию при инспекции печатных плат и других мелких компонентов. Объектив совместим с камерами серии Pocket и не требует дополнительной калибровки.
Применение
- Инспекция печатных плат: выявление перегрева микросхем и горячих точек.
- Контроль качества компонентов и пайки.
- Исследования и разработки электронных устройств.
Преимущества
- Максимальная детализация – видимость объектов до 100 µm, измерения на участках от 500 µm.
- Лёгкая установка – система clip‑on, без необходимости калибровки.
- Высокая точность термографии – рабочий диапазон до +150 °C.
- Компактность и лёгкость – вес всего 9 г, минимальная фокусная дистанция 30 мм.
| Параметр |
Значение |
| Фокусное расстояние |
4.1 mm |
| Увеличение |
≈ 0.12× |
| Угол обзора |
47.6° (гор.) × 36.1° (верт.) |
| Пространственное разрешение (IFOV) |
2.93 mrad |
| Минимальная фокусная дистанция |
30 mm ± 1 mm (~1.18″) |
| Температурный диапазон объекта |
−20 °C … +150 °C |
| Точность измерения |
±3 °C (±3%) при 0…+150 °C |
| Рабочая температура |
−20 °C … +50 °C |
| Вес |
~ 9 g (0.02 lb) |
| Габариты |
~ 44.2 × 25.2 × 87.2 mm |
