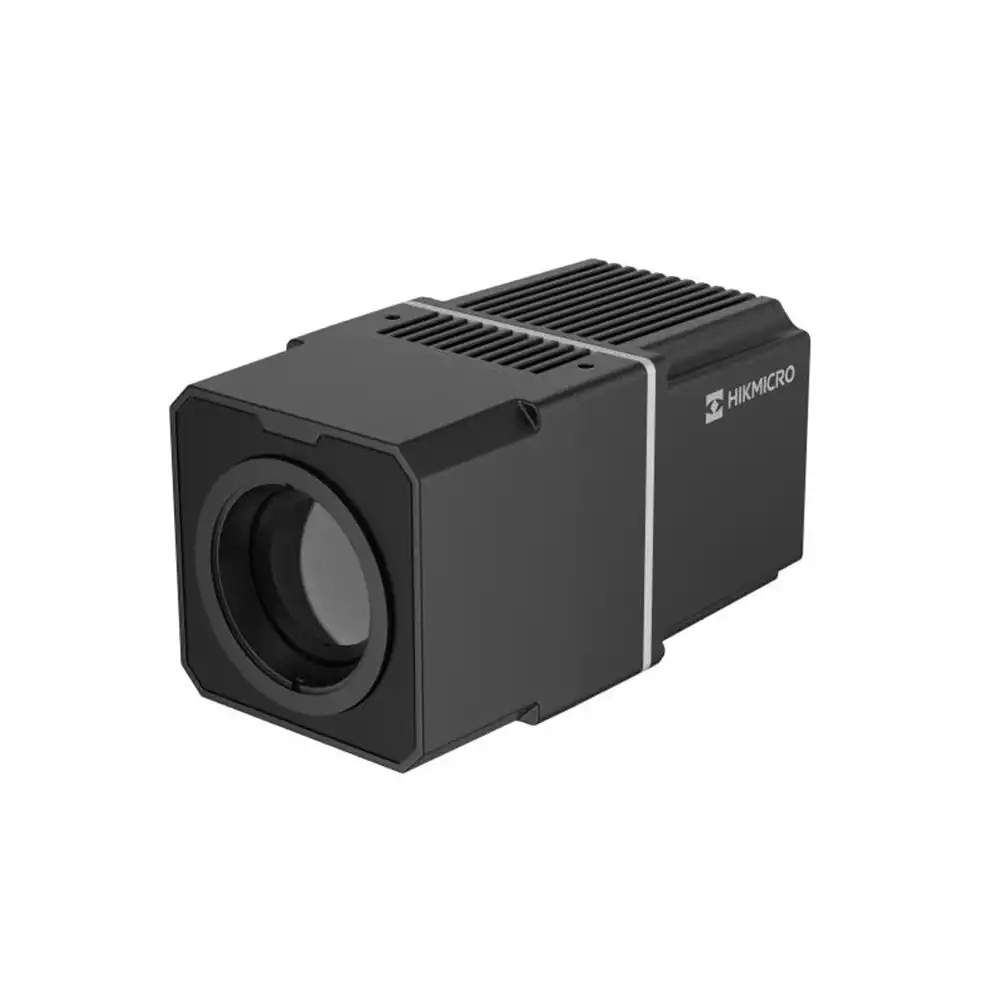

HIKMICRO HM-TD2A37T-25/Q — это высокоточный тепловизионный модуль с объективом 25 мм, предназначенный для промышленного и научного применения, а также для интеграции в системы видеонаблюдения и автоматизации. Он оснащён термографическим сенсором с высоким разрешением, обеспечивающим надёжное измерение температуры и чёткое тепловое изображение.
Благодаря поддержке стандартных интерфейсов передачи данных и компактному корпусу, HM-TD2A37T-25/Q легко встраивается в различные системы. Модуль стабильно работает в сложных условиях, что делает его идеальным выбором для задач, требующих высокой точности и долговечности, включая мониторинг оборудования, контроль безопасности и научные исследования.
- Высокое термальное разрешение до 640 × 512 пикселей для чётких и детализированных изображений
- Чувствительный сенсор Vanadium Oxide с NETD ≤ 35 mK (при 25 °C, F=1.0) для точности измерений
- Гибкие режимы фокусировки: полуавтоматический и ручной с athermalized модулем
- Объекты фиксируются уже с минимальной дистанции ~0.5 м
- Различные углы обзора и фокусные расстояния (например, 15 мм или 25 мм) для разных моделей
- Температурный диапазон от −20 °C до 650 °C с точностью ±2 °C или ±2 %
- Режимы измерений: горячая/холодная точка, линии, области и цветовая тревога (isotherm)
- Частота тепловой съёмки до 50 fps обеспечивает плавное отображение
- Цифровой зум (×2, ×4, ×8) и возможность зеркалирования изображения
- Малая мощность (≤ 4.8 Вт), компактный и лёгкий корпус (~344 г), монтаж M3
- Защита IP40, устойчивость к рабочим температурам −20 °C…50 °C, влажность до 90%
- Интеграция через сеть: RTSP, ISAPI, SDK; поддержка Ethernet, сетевых протоколов, ONVIF и MODBUS
- Вывод данных реального времени, включая температурную матрицу и 16-/32‑битное видеопотоковое радиометрическое изображение
| Тепловизионный модуль |
| Тип сенсора |
Неохлаждаемый фокальный массив на оксиде ванадия |
| Разрешение |
384 × 288 |
| Шаг пикселя |
17 μm |
| NETD |
≤ 35 мК (при 25 °C, F=1.0) |
| Фокусное расстояние |
25 мм |
| Фокусировка |
Полуавтоматическая и ручная, термостабилизированная |
| IFOV |
0,68 мрад |
| Диафрагма |
F1.0 |
| Поле зрения |
14,8° × 11,1° (горизонт × вертикаль) |
| Мин. дистанция фокусировки |
0,5 м |
| Измерение и анализ |
| Диапазон температур объектов |
-20 °C…150 °C (-4 °F…302 °F)
0 °C…650 °C (32 °F…1202 °F) |
| Точность измерения |
Макс. (±2 °C, ±2%) |
| Предустановки измерения |
Горячая/холодная точка в реальном времени |
| Пользовательские точки |
До 10 |
| Пользовательские области |
До 10 |
| Пользовательские линии |
1 |
| Цветовая сигнализация (изотермы) |
Выше / Между / Ниже |
| Термографическая интеграция |
| Температурные метаданные |
Непрерывный вывод данных по заданным правилам измерений |
| Кодирование термографических данных |
4 кадра/с, 32-бит, 384 × 288 |
| Передача термоданных |
Поток полного экрана в реальном времени
(16- или 32-бит, 384 × 288) через RTSP, ISAPI и SDK |
| Передача сырых данных |
Поток YUV полного экрана в реальном времени через RTSP и SDK |
| Видео и изображение |
| Основной поток |
384 × 288 @ 50 кадр./с |
| Сжатие видео |
H.265 / H.264 / MJPEG |
| Цветовые палитры |
15 опций: White Hot, Black Hot, Fusion 1, Rainbow, Fusion 2,
Ironbow 1, Ironbow 2, Sepia, Color 1, Color 2, Ice Fire,
Rain, Red Hot, Green Hot, Dark Blue |
| Цифровой зум |
×2, ×4, ×8 |
| Сеть |
| Сетевые протоколы |
IPv4/IPv6, HTTP, HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP, DNS,
DDNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE,
Bonjour, SFTP, SRTP |
| Сетевое хранилище |
NAS (NFS, SMB/CIFS) |
| API |
MODBUS, ISAPI, Network SDK, ONVIF (Profile S, G) |
| Одновременный просмотр |
До 20 каналов |
| Пользователи и уровни доступа |
До 32 пользователей, 3 уровня: администратор, оператор, пользователь |
| Безопасность |
Аутентификация, привязка MAC, HTTPS, IEEE 802.1x, контроль доступа,
фильтрация IP, защита от несанкционированного входа, ошибки HDD, разрыв сети |
| Клиентское ПО |
HIKMICRO Studio |

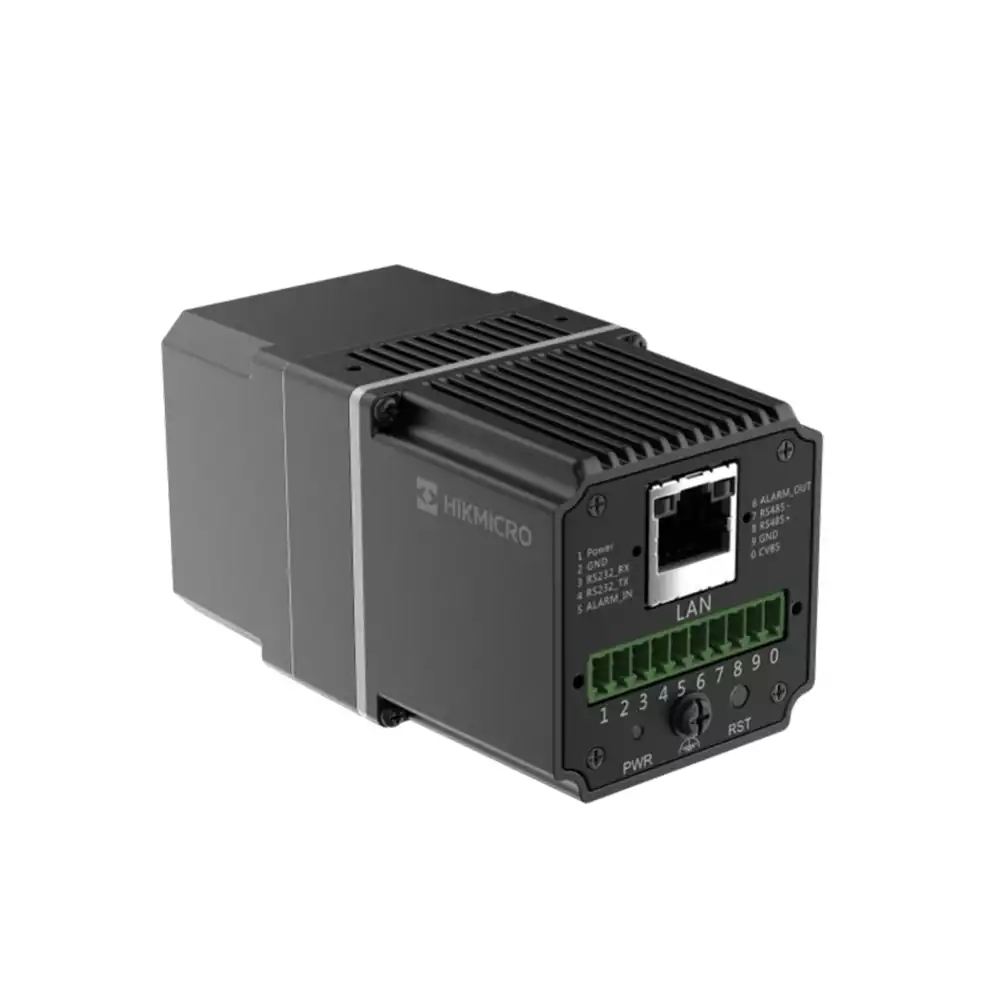

| Интерфейсы |
| Вход тревоги |
1 (0–3,3 В DC) |
| Выход тревоги |
1, НЗ, уровень сигнала |
| Реакция на тревогу |
Предустановка / патруль / запись / выход реле / захват / FTP / email |
| Сетевой интерфейс |
RJ45 10M/100M/1000M, автоопределение |
| Интерфейс связи |
RS-485 (ModBus поддерживается) |
| Аналоговый выход |
CVBS |
| Общие характеристики |
| Язык меню |
Английский |
| Питание |
10–30 В DC |
| Потребляемая мощность |
Макс. 4,8 Вт |
| Температура эксплуатации |
-20 °C…50 °C (-4 °F…122 °F) |
| Влажность |
≤ 90% |
| Степень защиты |
IP40 |
| Габариты |
93 × 50 × 50 мм (3,66″ × 1,97″ × 1,97″) |
| Крепление |
M3 |
| Материал корпуса |
Алюминиевый сплав |
| Вес |
Около 344 г (0,76 фунта) |
| Наименование |
Категория |
Язык |
Размер файла (МБ) |
Скачать |
| Сетевая термографическая камера HM-TD2A37T-25/Q |
Руководство пользователя |
Eng |
1,2 |
 |
