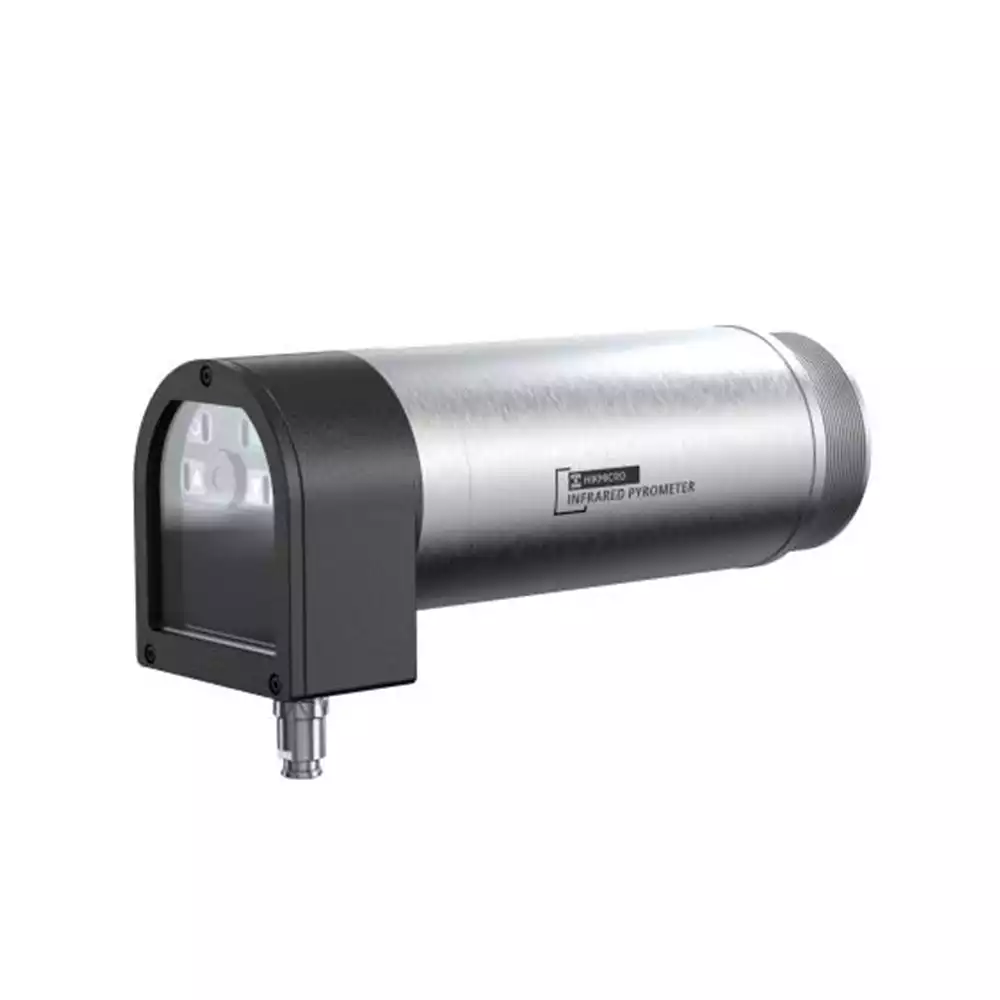

Двухцветный пирометр — это интеллектуальный прибор для измерения температуры в двух цветах, который может с высокой точностью измерять температуру объектов средней и высокой температуры. Устройство часто используется на различных промышленных объектах, где предъявляются высокие требования к контролю температуры.
Пирометр определяет температуру, измеряя соотношение энергии двух близких и частично перекрывающихся инфракрасных диапазонов. Он может удовлетворять требованиям точного измерения температуры в условиях нестабильных объектов (изменяющаяся эмиссия и размер объекта) в сложных средах, таких как высокая влажность и пыльная атмосфера.
Пирометр может быть применен в сценариях измерения температуры средней и высокой температуры, таких как стержни, горячекатаные листы, цементные печи, термическая обработка, индукционный обогрев, монокристаллический и поликристаллический кремний и другие. Он также может использоваться для измерения сверхвысоких температур в вакуумных печах, графитовых печах, печах высокой температуры и так далее.
- Широкий диапазон измерения температур — от 500 °C до 3200 °C (в зависимости от модели)
- Высокая точность измерения (например, ±0.3 % × Tизм + 1 °C)
- Быстрое время отклика (≈ 1 мс) для мгновенных измерений
- Возможность регистрации средней, минимальной и максимальной температур (режимы усреднения и удержания пиков)
- Лазерная или визуальная прицельная система для точного наведения
- Разнообразные выходы: аналоговые (например, 4–20 мA, 0–5 V/0–10 V) и цифровые (RS-485, Modbus RTU/TCP)
- Уровень защиты до IP65 и устойчивость к вибрациям и ударам
- Рабочий диапазон температур до +65 °C (с охлаждением — до +300 °C)
- Прочный и компактный корпус, рассчитанный на суровые условия эксплуатации
- Гарантийный срок до 5 лет для всей продукции
| Характеристики измерения |
| Спектральный диапазон |
0,8–1,08 мкм |
| Диапазон температур |
500 °C…1800 °C (932 °F…3272 °F) |
| Точность |
±(0,3% × Tизм + 1) °C или ±(0,3% × Tизм + 1,8) °F
Tизм — текущая измеренная температура |
| Разрешение |
0,1 °C / 0,18 °F |
| Повторяемость |
±(0,1% × Tизм + 1) °C или ±(0,1% × Tизм + 1,8) °F
Tизм — текущая измеренная температура |
| Оптическое разрешение (D:S) |
100:1 (90% энергии) |
| Размер пятна |
6 мм |
| Время отклика |
1 мс |
| Наклон (Slope) |
0,850–1,150 |
| Излучательная способность |
0,100–1,100 |
| Прицеливание |
Лазер, визуальный дисплей, окуляр |
| Обработка сигнала |
Режим усреднения, температурный фильтр, удержание пиков/падений |
| Диапазон фокусировки |
0,6 м – ∞ |
| Визуальные характеристики |
| Поле зрения (FOV) |
11° × 8° |
| Оптическое разрешение |
2688 × 1944 |
| Обмен данными |
| Аналоговый выход |
Поддержка пропорционального выхода, разрешение 16 бит, макс. нагрузка 600 Ω
Интерфейс: 4–20 мА
Типы выхода: 4–20 мА / 0–20 мА / 0–5 В / 0–10 В |
| Цифровой выход |
RS485, Modbus RTU, Modbus TCP |
| Выход тревоги |
Поддержка релейного управления, два метода управления
COM-выход: оптопарная изоляция, задержка менее 2 мс
PNP-выход: DC 24 В |
| Протоколы |
TCP/IP |
| Общие характеристики |
| Питание |
DC 15–30 В |
| Потребляемая мощность |
Макс. 10 Вт |
| Дисплей |
2,4″ OLCD, разрешение 600 × 448 |
| Лазер |
Да |
| Степень защиты |
IP65 |
| Рабочая температура |
Без охлаждения: -20…+65 °C (-4…+149 °F)
С воздушным и водяным охлаждением: -20…+300 °C (-4…+572 °F) |
| Температура хранения |
-20…+70 °C (-4…+158 °F) |
| Относительная влажность |
<95%, без конденсата |
| Виброустойчивость |
1 g, IEC 60068-2-6 |
| Ударопрочность |
15 g, IEC 60068-2-27 |
| Габариты |
87,8 × 92,4 × 229,5 мм (3,1 × 3,64 × 9,04 дюйма) |
| Вес |
1780 г (3,92 фунта) |
| Гарантия |
5 лет на весь продукт |
