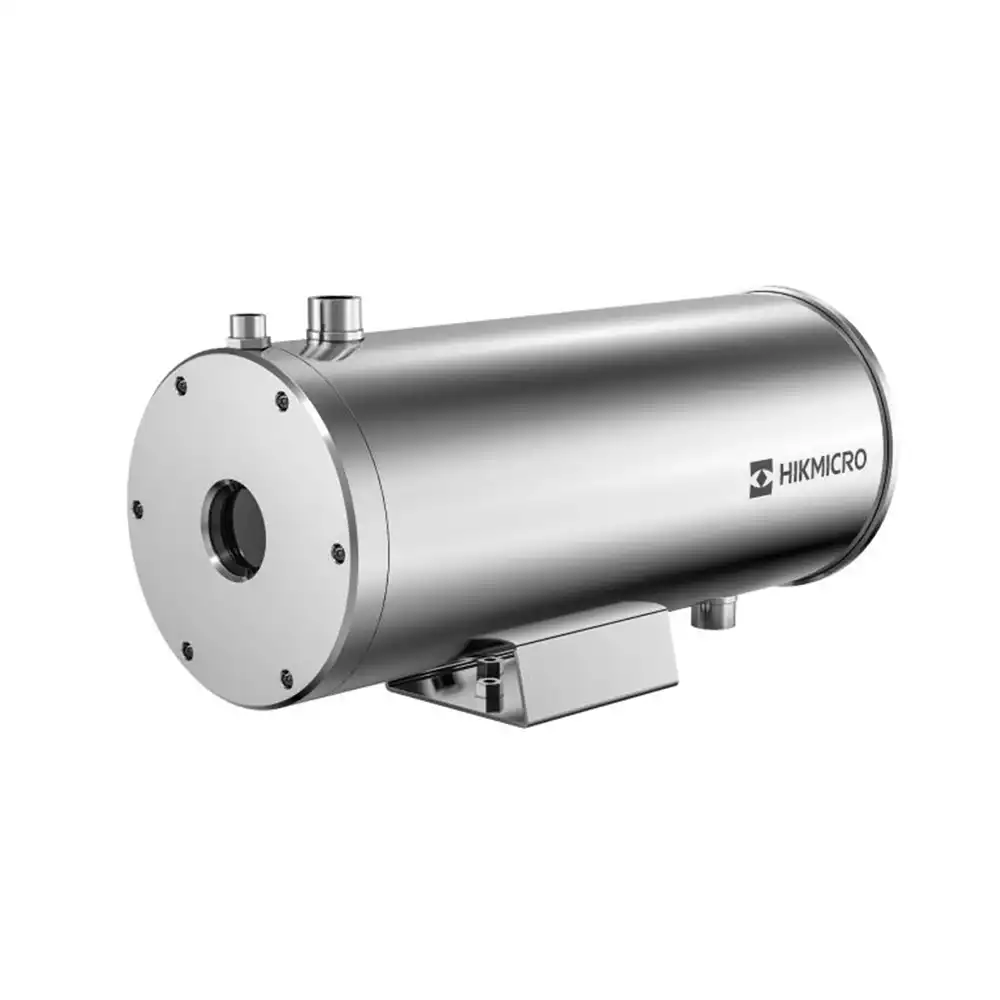

HIKMICRO HM-TD2H67H1-25/Q Термографическая термостойкая камера способна измерять температуру объекта при высокой температуре окружающей среды в реальном времени. Благодаря устойчивости к высоким температурам и низкому энергопотреблению, она может использоваться независимо для обнаружения неисправностей и контроля промышленных процессов.
Камера может применяться в таких отраслях, как обнаружение расплавленного металла, цементные вращающиеся печи, обработка стекла, автомобильные лаборатории, измерение температуры конвейерной ленты для переноса заготовок, измерение температуры прокатного пути и других.
- Термографическая камера, устойчиво работающая в высокотемпературных средах
- Корпус с воздушным или жидкостным охлаждением для эксплуатации при температурах до 200 °C
- Высокочувствительные инфракрасные сенсоры высокого разрешения (например, 384×288 или 640×512)
- Измерение температуры объектов в реальном времени, даже в экстремальных условиях
- Предустановленные зоны измерения: точки, линии, области для точного слежения
- Цветовые сигналы (изотермы) при превышении, падении или достижении заданных температур
- Передача данных в реальном времени посредством сетевых протоколов и SDK
- Поддержка расширенного масштабирования, множественных цветовых палитр и сетевых функций
- Надёжная конструкция с защитой от пыли и влаги (IP67) для тяжёлых промышленных условий
| Тепловизионный модуль |
| Матрица |
Неохлаждаемый фокальный массив на оксиде ванадия |
| Разрешение |
640 × 512 |
| Шаг пикселя |
17 μm |
| Спектральный диапазон |
8–14 μm |
| NETD |
≤ 35 мК (при 25 °C, F=1.0) |
| Фокусное расстояние |
25 мм |
| Фокусировка |
Полуавтоматическая и ручная |
| IFOV |
0,68 мрад |
| Диафрагма |
F1.5 |
| Поле зрения |
24,8° × 19,9° (Г × В) |
| Мин. дистанция фокусировки |
0,5 м |
| Цифровой зум |
1×, 2×, 4×, 8× |
| Измерение и анализ |
| Диапазон температур |
0 °C…1800 °C |
| Точность измерения |
100 °C…1800 °C: ±2% при 18…25 °C; ±3% при 25…50 °C |
| Предустановки |
Горячая/холодная точка в реальном времени |
| Точки |
10 пользовательских |
| Линии |
1 пользовательская |
| Области |
10 пользовательских |
| Цветовая сигнализация (изотерма) |
Выше / Между / Ниже |
| Термографическая интеграция |
| Метаданные температуры |
Непрерывный вывод данных по заданным правилам |
| Кодирование термоданных |
4 кадр./с, 32-бит, 640×512 |
| Загрузка термоданных |
Реальное время, полнокадровые 16/32-бит через RTSP, ISAPI, SDK |
| Загрузка «сырого» YUV |
В реальном времени через RTSP, SDK |
| Видео и изображение |
| Основной поток |
50 кадр./с (640×512) |
| Сжатие видео |
H.264 / H.265 / MJPEG |
| Палитры |
15 вариантов: White Hot, Black Hot, Fusion 1, Rainbow, Fusion 2, Ironbow 1, Ironbow 2, Sepia, Color 1, Color 2, Ice Fire, Rain, Red Hot, Green Hot, Dark Blue |
| Сеть |
| Протоколы |
IPv4/IPv6, HTTP, HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE |
| API |
MODBUS, ISAPI, SDK, ONVIF (Profile S, Profile G) |
| Одновременный просмотр |
До 20 каналов |
| Пользователи |
До 32, уровни: администратор, оператор, пользователь |
| Безопасность |
Аутентификация, HTTPS, фильтрация IP, 802.1x, MAC-биндинг |
| Клиент |
HIKMICRO Studio |
| Интерфейсы |
| Вход тревоги |
1, 0–3,3 В DC |
| Выход тревоги |
1, НЗ, уровень |
| Сетевой интерфейс |
1 × RJ45 (10/100/1000 Мбит/с) |
| RS-485 |
Поддержка ModBus |
| Аналоговый выход |
1 × CVBS |
| Теплостойкость |
| Жидкостное охлаждение |
При 20 °C воды: 80 °C окр. среды — ≥0,65 л/мин;
100 °C — ≥1,22 л/мин;
150 °C — ≥1,76 л/мин;
200 °C — ≥3,3 л/мин. |
| Воздушное охлаждение |
При 20 °C воздуха и 7 бар: 70 °C — ≥15,34 м³/ч;
85 °C — ≥32,54 м³/ч;
100 °C — ≥37,82 м³/ч;
120 °C — ≥53,97 м³/ч. |
| Общие характеристики |
| Язык меню |
Английский |
| Питание |
10–30 В DC, макс. 4,8 Вт |
| Материал корпуса |
SUS304 |
| Рабочая температура / влажность |
С охлаждением: 0…200 °C, ≤95%; без охлаждения: -20…65 °C, ≤95% |
| Степень защиты |
IP67 |
| Габариты |
352,5 × 170,5 × 138 мм |
| Вес |
≈ 6,52 кг |
